實測！Wacom CintiQ Pro 16″ 4k
用了5年多的Wacom CintiQ 12WX因為不敷需求決定升級 Wacom Cintiq pro 了，型號”DTH-1620″。想說就升級好一點的以免每次花錢買來用過幾年又不好用，所以就跳到今年新出的 Pro16 吋4k解析度機種，WACOM這款PRO的螢幕品質還是不錯的，好像是利用了以往不同的面板技術，但是依然存在各類問題。
搬運自己的舊文章，來自Wacom CintiQ Pro 16″ 4k
後續，到了2021年，這台依然還在使用，除了原本的舊文章以外我也陸續擴充其它內容來統整文章。

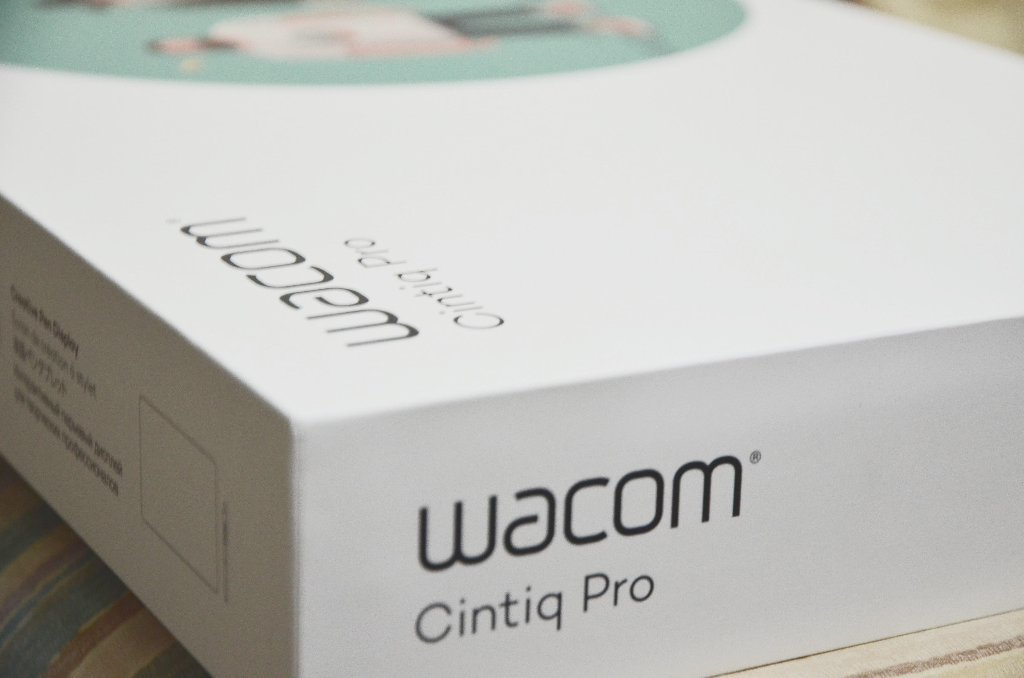

Wacom CintiQ Pro 16 – DTH-1620
贈品
現在買這款會送一支Pro Pen 2當備用筆還有筆盒以及黑色的手套，但因為我裸指作業因此手套不放上來了。
贈品算是來不錯，因為這一支筆要2900元，難保之後使用不會摔壞筆，即使沒有用久了筆多少也會耗損，所以多送一支以贈品來說非常實際，然而現在Wacom買產品好像都不會送軟體了，主要是以前送的很多人反應不實用或是用不到，我記得第一塊繪圖板G4他送PhotoImpact還是閹割版的…
打開來長這樣，是試管型的設計，蠻有趣的外出的話我覺得這小巧設計比方正筆盒還省空間。
這是贈品中的筆盒，做工上差強人意，反正是贈品就不太要求了，乍看之下還以為是眼鏡盒。
打開後的樣子，可以放一支筆、3個筆芯、拔頭環，相較之下上面的試管設計可以放的筆芯還比較多，所以這個喜不喜歡就看個人了！
本體
16吋的螢幕，用保護塑膠套包了起來，第一層就是繪圖板本體跟一支筆。
很可惜的是撇開贈品並沒有給收納盒，對於會外出並使用這款繪圖板的朋友來說比較不方便，但是依然有解決方案，晚點敘述。或是可以將贈品的試管或筆盒拿出來用。
板子就是這麼薄!! 但是以往CintiQ中小吋數的好像都不厚(相對於大吋數)
前端最薄7mm，後方厚度18mm。
我把之前用的12WX拿來做比較，大小其實是大一點點而已，幾乎可以不計，因為拿掉實體鍵讓螢幕可以到16吋大。
因為舊的12WX不是斜的，從這角度看起來會有落差，反正就當體積差不多吧！
這款螢幕後面有個腳座是彈開式的，剛買來會以為要用指甲摳起來，只要往內壓就可以彈開了，但是我發現這個收納式腳座不建議時常的開開收收，他的卡榫可能會被磨耗以至於某天你一彈開就在那邊晃，所以如果需要使用的話，除非真有必要(外出攜帶)不然不要沒事收起來。
另一點是這個腳座貌似纖細(實際上也是)難以支撐，有些使用者會認為這樣不太敢把手直接放在螢幕上將重量壓上去，我也會擔心，尤其是仔細觀察會發現將手放在螢幕上繪圖時整片螢幕多少會往下凹陷，但是Wcom展示間都這樣讓大家用那麼久沒有壞掉，這點上就先相信原廠吧…
很好玩的是這款繪圖板背面有兩個渦流風扇，在螢幕開啟期間會轉動並散熱，13HD有沒有不清楚，先給這式的設計拍拍手，所有使用過CintiQ的用家都知道螢幕很燙，冬天暖手夏天燙皮，而這次設計比較不用擔心了！
因為他的發熱區在螢幕的中間偏上，手是不太會放在那裏的，而會使用到該區域也是筆尖居多，因此長時間下來並不會覺得熱而不適。
顏色
來做個顏色殘酷大測試！
因為我個人很注重色準，一堆螢幕每個顏色看到都不一樣會想抓狂，在敗入Pro16之前很擔心這款的顯色是否能夠應付上色需求，從中可以看到，12WX的顏色偏很黃，色彩濃度也不足，要評論一款螢幕的顯色能力除了看色域外，還有灰階部分，然而12WX的黑色部分擠在一坨，相比之下Pro16好很多，
解析度測試，12WX像素是1280X800、Pro16是3840X2160，同一張圖100%預覽，除了顏色之外可以看一下能顯示的範圍。
舊繪圖螢幕： Wacom CintiQ 12wx HD像素點。
新繪圖螢幕： Wacom CintiQ Pro 16″ UHD 像素點。
我把Pro16拿去播4k影片，這是實際看到的樣子，DPI為282 一般印刷物300即可，意思是說這螢幕顯示的畫面基本上跟印刷物的質感雷同，這也是我對Pro16為之一亮的地方。
如果後續24、27也出4K版本，那DPI可能依然無法跟這款較量，除非他們升級為6K或8K螢幕，可是一般用戶設備無法達到。
以上皆為用單眼相機對著Wacom CintiQ Pro 16″ UHD 繪圖螢幕拍攝的照片。
灰階
顏色殘酷大考驗之二
只要開啟PS使用漸層工具拉一個中間灰到黑的色塊，中間完全無段差的話，該螢幕灰階gamma顯示能力將會是一流，目前只有EIZO的CG系列可以辦到，連這個都有段差，有段差沒關係，看他是不是很均衡的距離。
看了之後算是勉強可以接受，DELL螢幕大概水準也是這樣，要更好的話，只能上EIZO。
這邊提供螢幕顏色檢視工具 Screen Test – 螢幕測試
https://forum.gamer.com.tw/C.php?bsn=60143&snA=37063
這邊有一篇關於顏色以及如何上4K的教學文可以看看，另外如何上4K我後面會再補充
配件
裡面的配件，左邊電源變壓器，中間是大家一直在關注的Wacom Link，因為這款繪圖板吃的是純Type-C，不是所有人電腦都有這個輸出端子，且還要是能夠輸出影像音訊的版本，對此來說很多人卻步就是怕電腦配備無法應付，好在有贈送Wacom Link只要電腦支援4K之顯示卡並擁有Displayport輸出的話就不用擔心了。右下圓圓的是筆座的”屁股”反過來的。
其正面是…
轉開後裡面有筆芯。
這個筆座用不太到，因為有個超級好用的設計，在Wacom展示間都有秀出來。
就是這個小零件！
可以直接把筆放在上面，這超好用根本不需要筆座筆盒這類東西(丟)，連外出都可以直接放這裡。
使用滑鼠時也可以這樣放著，但是很不穩，像天線一般，有時候會不小心碰到然後筆就掉下去了，後續使用好幾年期間也真的調地上過幾次，所以我還是橫插著用。
旁邊盒子裡打開是電源線跟擦拭布，擦拭布算是必備物品，可以拿出來用沒事就擦一下。
PS:我是自己買另外的3M擦拭布來用，送的太小了也不能遮灰塵。
盒子裡的東西差不多就這些，跟我當初12WX盒子比真的精簡的多。
Wacom Link轉接器也是非常小的，另外繪圖板必須要接2條線，一條是電源線一條是訊號線，
即從Wacom Link出來的Type-C線，電源、訊號接頭都是用Type-C，左側有兩個可以接，右側有一個。
４Ｋ
使用4K的話，訊號線必須插進左側上方的孔，就是INPUT1，下方是2，然後另外兩個孔其中一個接電源就好以方便為主，所以電源線接左邊接右邊都可以，他會自己判斷，有人提到是否能一條Type-C同時滿足所有需求，有人測試過在開機時還是得接電源線之後再把電源線拔掉才可以，因為很脫褲子OO所以不要這麼做，就老實的接兩條線上去，且一條通吃前提是主機板要有PD功能，非常吃規格…
教學後面有提到使用HDMI是可以使用的，但是所費不貲且只能開到FullHD即1080P，因此如果你們家裡主機的顯示卡只有HDMI的話，不建議購買這個螢幕繪圖板，且現在來說大多支援4K輸出的顯示卡都會有Displayport接頭，在確認要花錢敗下去之前先查查看顯示卡能不能輸出4k畫質不然會很虧的！
如果無法，那麼我比較推其他產品譬如Pro 13或是13HD之類，硬是要使用HDMI會花到更多錢卻只能使用1080P得窘境
PChome線上購物 – 光是HDMI轉DP轉接器就要1560元，DP轉MINIDP轉接頭也要299元，但是否能夠開到4K畫質”我不知道”，規格來說4K輸出必須是HDMI1.4以上 且這繪圖板只能用60Hz，因此4k 30Hz也會讀不到的。
最好的方式就是換一張新顯卡再考慮要不要買這款~
而如果是使用DP輸出的話，請買這款線不用挑了，我就是用這款確定可以上4K
PChome線上購物 – 1M版本是599 我買的是2M比較長。
記得要插緊喔牙要卡住拔不出來
因為剛開始用我沒插緊，然後我顯示卡那邊也確定改成3840X2160 但是Pro16開機顯示的卻是2560X1440 這樣的情況就是沒插緊不穩。
還有個貼心設計，Pro16有3.5耳機孔跟SD讀卡機
讀卡機很好用 耳機孔對伊些人來說也很好用 算是不錯的設計。
接下來是介紹4k螢幕的好處跟壞處：
- dpi高顯示畫面精緻度高
- 官方聲稱4k螢幕提升4倍的精準度
像這樣我用我能寫出最小的字，我知道很醜，因為實際上真的很小啦！
實際上確實是蠻精準的，但一般人不會把畫面開那麼小畫圖啦！
然而多虧4k畫質，以前有些線段要放到超大的，現在也不用開那麼大。
但是要注意眼睛長時間使用如果會越看越靠近螢幕的話，感覺挺傷眼的。
dpi越高 眼睛就會離螢幕越近。
有無壞處？
壞處是字會變的超小，如果你們是Windows10的用家，只要在電腦設定那邊把畫面調整為200%大就可以了，Win7的使用者則是去控制台調整字體大小。
如果跟我一樣是主螢幕1080p附螢幕4k就GG了，改哪邊都怪，所以設定上是字體符合1080P的螢幕然後Pro16我直接改繪圖軟體的設定使用CSP的話 環境設置這邊可以把圖示變大 但是字還是一樣小。
關於那個Pro Pen2 官方聲稱有8192感壓級數，且未來決定淘汰掉所有以前的筆將所有系列改成新的筆頭。
(不用擔心舊的筆芯依然會供貨)
未來的Wacom產品會是全數改成Pro Pen系列，我試著用非常大的筆刷去測試這8192好不好用。
可以參考考看看，但一直以來感壓這個東西都是個謎，大多數Wacom迷都會對感壓升級很有感，但是到了2048以上的時候 是不是還有感就不得而知了。
補充，其實8192還是比2048要有感的，不過那得要是用在如Painter這樣手繪質感為特色的軟體，那麼細節的微部操作就會感覺得出來。
12WX是用Intuos3代的筆只有1024，對於馬上升級到8192來說當然是非常有感的，但那個有感不知道是不是只到2048的程度… 這部分可能請其他人來補充了。
支架
我以前螢幕都是用懸臂吊著，拿到初期我有使用過腳座，因為怕他斷後來還是決定放回懸壁上。
可是問題來了 ，12WX有螢幕鎖孔而後續從13HD開始就拿掉了，因此如果有跟我類似需求的人可以試試看我的作法…
首先要買個無孔螢幕的固定架
我用這款，除了可以固定之外他走X型，比較穩又可以把手臂的重量傳遞到懸臂不會扯到板子
但因為這支架有最短固定的厚度，當螢幕太薄的時候會連夾都夾不住。
Pro16太薄於是就開始手工了…
買厚紙板一塊一塊切下來疊起來黏住，會變這樣，因為這個連續兩天用美工刀用到手痠。
提醒一下Pro16使用者，後面有兩個渦輪風扇，如果是收著內藏腳架平放在桌上，風扇會比較難以吸到空氣容易而積熱，因此是放桌上的使用者還是建議把內藏式腳座打開來用，或是購買額外的固定架。
然後這固定架適用最小螢幕吋數是19… 就這樣差一點，所以我又做了這樣的卡榫去固定住整塊板子讓他不會滑動 麻反正紙板幾乎都可以辦到，雖然醜了點…
後續
是說包括我在內的W粉們，都發現Wacom的驅動軟體問題很多。
我是遇到明明接上usb3.0卻會一直顯示我裝置非3.0並且可以更快的通知視窗，以及自訂筆的按鍵為右鍵單響時卻是左鍵等等的。
如果遇到這樣問題的人請把驅動設定備份後刪除乾淨，並使用其他版本的試試看，我就一次下載了一堆版本的驅動一個一個來試…
聽其他噗友提供同一個驅動在不同電腦上遇到的問題都不同，感覺問題不少，所以不建議安裝最新的驅動，也不要更新它，一個慣用的驅動可以用到天荒地老(電腦配備沒更動的話)。
提醒一下，輻射式選單很好用，不用後悔喔~反而是觸控我都關掉，因為要把筆離開感應區才能用，手會痠，且會卡住我的繪圖節奏。
有時候雙指平移滑動會失靈，之後我都用鍵盤的空白鍵去移動。
選單可以釘在螢幕上，同時開一堆釘著也沒問題，需要用就用筆點它。
另外一個慣用的會用筆的按鍵打開，可以快速換工具等等的，比較次要的就放釘住的選單上如歸零、翻轉。
平板設計犧牲的是拿掉所有實體按鍵，這點來說有好有壞。這樣會更依賴鍵盤，因此wacom有這個可以供大家選購。
一個無限的遙控計鍵盤 我沒用過 但這個不便宜好像要3000= =
這邊推薦大家 Razer Tartarus Chroma Gaming Keypad – Improved Ergonomic Keypad
新台幣2600吧，完全可自定義巨集鍵盤，泛用性遠高於wacom的遙控器，幾乎買一個巨集鍵盤所有需求都滿足了。
結語
螢幕顏色方面，原先設定就好，如果需要更精準可以租光譜儀，譬如校色猴子套用色彩定義檔，然而Pro16要自己調也是可以，也能改色溫，但還是6500k最自然。
其他文章提及這螢幕綠色有點多以至於白平衡略偏綠，如果白平衡還是有點歪的話，Pro16顏色設定那邊可以自定義，把增益部分的綠色降低4-6個百分點去用各種圖做比較慢慢調到可以接受的範圍。
盡管經實測Pro16並沒有官方聲稱的94%AdobeRGB 但是在肉眼的判斷差異上算是沒問題的，硬體上能力可以辦到，不相信眼睛就用校色器跑吧。
這類繪圖板螢幕結合產品，我都很擔心它的顯色，除非本身是用色票上色 通常這個螢幕畫的圖換到另一個螢幕歪的可怕要重調…
2021心得更新
我認為螢幕繪圖板還是別當作調色工具會比較好，我目前是使用DELL UP2716D透過x-rite i1 Display Pro校色器利用DisplayCAL軟體來控制螢幕色準的，當然連同繪圖螢幕都可以進行ICC校色，只要可以被辨識為多螢幕就能分開套用校色檔。
